Конвертер PAC-IF01AHC-J Mitsubishi Electric

Конвертер PAC-IF01AHC-J выполняет преобразование данных из сигнальной линии M-NET для передачи их в контроллер серии ALPHA2. Контроллеры ALPHA2 — это серия программируемых логических контроллеров производства компании MITSUBISHI ELECTRIC CORPORATION.
1 комплект «PAC-IF01AHC-J + ALPHA2» позволяет реализовать следующие функции:
а) PAC-IF01AHC-J — 116 мм х 90 мм х 40 мм, длина кабеля с адаптером ALPHA2 (AL2-CAB) 500 мм, ALPHA2 — 124,6 мм х 90 мм х 52 мм. Подключение сетевого напряжения к конвертеру PAC-IF01AHC-J не требуется, он получает питание из сигнальной линии M-NET. Индекс потребляемой мощности 0,5. Управление внешними устройствами, используя датчики кондиционера и пульта управления.
б) Синхронизация работы кондиционера (не более 2 групп по 16 блоков в каждой) с внешними устройствами, подключенными к контроллеру ALPHA2. Мониторинг статуса «исправен/неисправен» может одновременно производиться для 50 блоков.
в) Управление кондиционерами в сети M-NET (не более 2 групп по 16 блоков в каждой).
г) Мониторинг входных/выходных цепей ALPHA2 через пульты и центральные контроллеры Mitsubishi Electric.
Габаритные размеры:
а) PAC-IF01AHC-J — 116 мм х 90 мм х 40 мм, длина кабеля с адаптером ALPHA2 (AL2-CAB) 500 мм,
б) ALPHA2 — 124,6 мм х 90 мм х 52 мм.
Примечания:
В сигнальной линии M-NET информация от датчиков может передаваться с интервалом до 70 с. Для реализации систем управления реального времени следует подключать внешние аналоговые датчики к входам контроллера ALPHA2.
Конвертер PAC-IF01AHC-J совместим с пультом управления PAR-U02MEDA-J, а также центральным контроллером EW-50E.

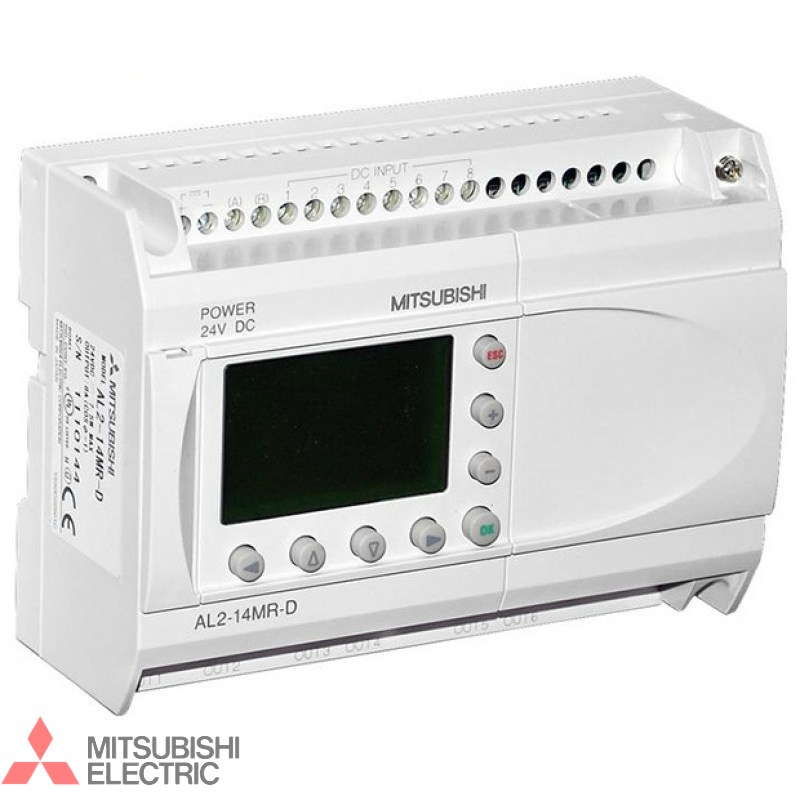

Конвертер PAC-IF01AHC-J совместим только со следующими контроллерами серии ALPHA2: AL2-14MR-A, AL2-14MR-D, AL2-24MR-A, AL2-24MR-D.
Mitsubishi Electric PAC-IF01AHC-J
Технические характеристики
Источник питания
M-NET
17–32 В пост. тока
Интерфейс
Номинальные выходные
характеристики питания линий
передачи данных M-NET
Исключительно для подключения к M-NET
Разъем для ALPHA2
Исключительно для подключения к ALPHA2
Условия
окружающей
среды
Температура
Диапазон рабочих температур
-10°C – +55°C
Диапазон температур хранения
-20°C – +60°C
Относительная влажность
30—90% относительной влажности (без конденсации)
Габаритные размеры (Ш х В х Д)
116 × 90 × 40 мм
Масса
0,4 кг
Условия установки
Внутри металлического щита управления (Для использования в служебных помещениях или в схожих условия).
Габаритные размеры AHC адаптера Mitsubishi Electric PAC-IF01AHC-J
Список функций AHC адаптера Mitsubishi Electric PAC-IF01AHC-J
Функция AHC
Пример
Дополнительная информация
1. Управление внешними устройствами с помощью
данных, поступающих с датчиков блоков
кондиционирования воздуха, подключенных к M-NET.
Управление внешними нагревателями осуществляется с помощью
датчиков температуры на блоках кондиционирования воздуха
или пультах дистанционного управления.
При использовании датчика на блоке
кондиционирования воздуха, подключенном к M-NET,
другие внешние датчики не требуются. *1
2. Организация связей между блоками
кондиционирования воздуха и внешними
устройствами, подключенными к ALPHA2.
Работа внешних нагревателей связана с работой блоков
кондиционирования воздуха в режиме обогрева.
Работа внешних увлажнителей может быть связана с 16 блоками
кондиционирования воздуха. Увлажнители включаются при включении
хотя бы одного кондиционера воздуха.
Допускается одновременный сбор данных рабочего
состояния максимум 2 групп блоков. Каждая группа
может содержать максимум 16 блоков. Допускается
одновременный сбор состояния ошибки максимум
50 блоков.
3. Управление блоками кондиционирования воздуха,
подключенными к M-NET.
Включение и выключение блоков кондиционирования воздуха связано
с загрузкой карты в устройство чтения карт и ее извлечением.
Допускается одновременное управление максимум
2 группами блоков. Каждая группа может содержать
максимум 16 блоков.
4. AHC адаптер Mitsubishi Electric PAC-IF01AHC-J
позволяет одновременно использовать пункты 1-3,
приведенные выше.
Управление режимом высушивания блоков кондиционирования воздуха
осуществляется с помощью встроенного датчика влажности пульта
дистанционного управления.
5. Контроль состояния ввода/вывода ALPHA2 с
помощью пульта дистанционного управления и
центрального пульта управления.
*1 Датчик подключенного к M-NET блока кондиционирования воздуха собирает данные с интервалом в 70 секунд. Если требуется управление в режиме реального времени с интервалами короче 70 секунд, подключите датчик к аналоговому входу контроллера ALPHA2.
Пример использования AHC адаптера Mitsubishi Electric PAC-IF01AHC-J
